Modell ESM750
|
Die ESM750S und ESM750 Kraft-Prüfstände sind hochgradig konfigurierbare Lösungen für Zug- und Druckanwendungen, mit einer Kapazität bis zu 3,4 kN.
Mit großzügigem Verfahrweg, Arbeitsbereich und Tiefe können eine Vielzahl an verschiedenen Prüfungen durchgeführt werden einschließlich Bruchtests, Zyklentests, Belastungsgrenzen, Lasthaltung, Dehnungstests, Zugversuche, Drucktests und vieles mehr. Durch ein einfach zu bedienendes Menü ist es möglich verschiedene Prüfverfahren durchzuführen, so kann die Konfiguration der Testgeschwindigkeit, Kraft und Belastungsgrenzen sowie Zyklen, Vorlast und viele weitere Funktionen eingestellt, und bis zu 50 Profile gespeichert und durch ein Passwort geschützt werden.
Der ESM750S und 750 haben eine einzigartige, modulare Controller-Plattform. Individuelle Funktionen wie z.B. Verfahrwegmessung, Zyklen, Lasthaltung, etc. können entweder von Beginn an aktiviert oder nachträglich durch einen Aktivierungscode freigeschaltet werden. Diese a-la-carte Plattform ermöglicht die benutzerdefinierte Konfiguration entsprechend der Anwendung und des Budgets.
Da die Prüfstände mit einem Schrittmotor angetrieben werden, ist ein ausgeglichener und leiser Betrieb ohne Veränderung der Geschwindigkeit unter Belastung gewährleistet.
Anhand der MESUR™gauge Software können Kraft- und Wegemessdaten direkt an einen PC ausgegeben werden, sodass eine Auswertung mittels Grafik und Analyse erstellt werden kann.

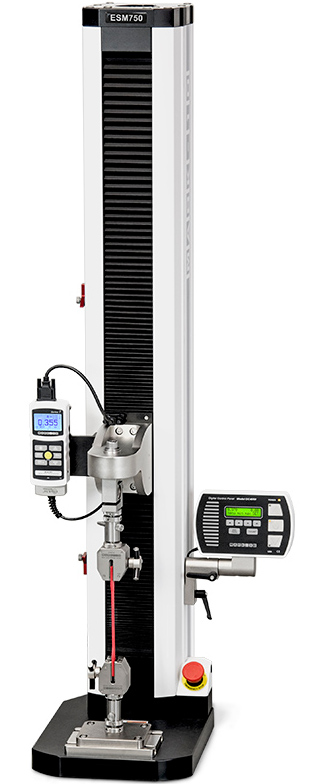

< ESM750 ist abgebildet mit optionalen Anzeigegerät Modell: 7i einen Kraftsensor der Serie R01 und den Druckplatten.
|
Downloads
Merkmale
- Geschwindigkeitssteuerung direkt über das abnehmbare seitliche Bedienpanel
- Einstellungsmenü mit Passwortschutz
- USB Schnittstelle zur Verarbeitung der Daten mit der MESUR™Gauge Software
- Geräuscharmer Schrittmotor arbeitet ohne Geschwindigkeitsschwankungen auch unter Belastung
- Kompakte Bauform eignet sich auch optimal für beengte Platzverhältnisse
- Leicht entfernbare Elektronikeinheit
- Höhenverstellbare Wegbegrenzer
- Auswahl zwischen Aufnahme für Kraftmessgerät oder Anzeigegerät mit externer Kraftmesszelle
- CE Kennzeichen
- 3 Jahre Garantie
Hardware und Software Optionen
|
- Einfache Bedieneinheit
Die im Blickwinkel verstellbare Bedieneinheit wird umfasst von einem stabilen Aluminiumgehäuse perfekt geeignet für industrielle Produktionsumgebungen. Die Bedienung wird zusätzlich erleichtert durch viele optionale Zusatzfunktionen wie z.B. die FollowMe Funktion. Da die Bedieneinheit abnehmbar ist eignet sie sich auch zur Fernsteuerung bzw. zur Tischmontage mit einem optionalen Montagekit.
|
|
|
|
|
|
|
|
|
- Serie R03 Kraftsensoren Ermöglicht die Aufnahme eines Series 5i oder 7i Anzeigegerätes und die Montage eines R03 Kraftsensors. Kapazitäten von 1 N bis 500 N.
|
 |
- Sensor Montagesatz
- Satz Montageteile zur Montage eines Sensors der Serie R01 mit einer Kapazität von bis zu 10.000 N und eines Kraftsensors der Serie R03. Kann auch an Sensoren anderer Hersteller mit Montagegewinde Nr. 10-32, 1 / 4-28 und 1 / 2-20 angepasst werden. Beachten Sie, dass die Teilenummern der Sensoren der Serien R01 und R03, die mit -1 enden (z. B. MR01-500-1), Montageteile für LC-Prüfstandsmodelle enthalten, z. ESM750LC.
|
|
- Griffe und Auszugsgriffadapter
Ein großes Angebot von verschiedenen Haltern, Klammern und Druckplatten etc. ermöglicht die Anpassung des Prüfstands an nahezu jeden Testsituation.
|
 |
|
|
|
|
- Grundplatte, Matrix mit Löcher
Verfügt über eine Matrix von #10-32 Gewindebohrungen und eine 1/2-20 Mittelloch, ideal für kundenspezifische Befestigung Befestigung.
|
|
- Grundplatte, Loch drei Größen
#10-32, 5/16-18 und 1/2-20 Löcher vorgesehen sind, zusammen mit einer Reihe von vier 1/4-28 Löcher.
|
|
- Eye end Adapter
Diese Adapter ermöglichen eine sehr schnell Montage und Demontage von Greifvorrichtungen und Halterungen.
- Griffe und Auszugsgriffadapter
Ein großes Angebot von verschiedenen Haltern, Klammern und Druckplatten etc. ermöglicht die Anpassung des Prüfstands an nahezu jeden Testsituation.
|
Spezifikationen
| |
ESM1500 |
ESM1500S |
ESM750 |
ESM750S |
| Kapazität: |
6,7 kN < 1.525 mm / min
4,5 kN bei > 1.525 mm / min |
3,4 kN < 900 mm / min
2,3 kN bei > 900 mm / min |
Maximaler Verfahrweg:
|
813 mm |
360 mm |
813 mm |
360 mm |
| Standard-Geschwindigkeit: |
10-600 mm/min / Optional: 0.02 - 1,525 mm/min |
| Genauigkeit der gewählten Geschwindigkeit: |
0,02 - 2.300 mm/min |
0,02 - 1.525 mm/min |
| Einstellgenauigkeit der Geschwindigkeit: |
±0.2 % der Einstellung |
| Geschwindigkeitsvariierung unter Belastung: |
±0 % Schrittmotor-Antrieb |
| Verfahrweggenauigkeit: * |
±0.05 mm pro 250 mm |
| Verfahrwegauflösung: |
0,02 mm |
| Limit-Schalter Wiederholbarkeit: |
±0,03 mm |
| Energieversorgung: |
Universal-Eingang 80-240 VAC,
50/60 Hz, 450W |
Universal-Eingang 80-240 VAC,
50/60 Hz, 120 W |
| Gewicht: |
90 kg |
72 kg |
84 kg |
68 kg |
| Versandgewicht: |
113 kg |
93 kg |
107 kg |
88 kg |
| Garantie: |
3 Jahre
|
| Konformität: |
CE-Kennzeichnung |
* Da unter Belastung der Kraftsensoren und die System Durchbiegung vorhanden sind und nicht automatisch kompensiert werden, werden diese Geräte für Anwendungen empfohlen, die mindestens 5 mm Verfahrweg erfordern.
Optionale Steuerungsfunktionen Der ESM1500 / ESM1500S / ESM750 / ESM750S motorisierter Prüfstand kann mit verschiedenen, optionalen Steuerungsfunktionen ausgestattet werden, um Ihre individuelle Konfiguration mit spezifischen Anforderungen zu erstellen. Bitte beachten Sie, dass einige Funktionen das Series 7 oder 5 Kraftmessgerät oder anderes Zubehör erfordern.
| SF008 |
Kreuzkopfbewegung reagiert auf manuellen Druck oder Zug auf der Achse des Kraftmessgeräts oder der Kraftaufnehmers. Ideal zum Einstellen oder schnellen Positionieren. |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
|
SF009
|
Hub wird auf der Bedieneinheit angezeigt. Datenausgabe über USB. Eine interne Skala produziert mithilfe der Renishaw Technologie deutlich höhere Genauigkeit als herkömmliche Produktdesigns. Rückstöße und Nichtlinearität kommen nahezu nicht mehr vor. |
-
|
| SF010 |
Der ESM1500S kann vollständig mithilfe eines PC’s und einem speziell entwickelten Programm jeder Sprache, das ASCII Kommunikationsprogramme unterstützt, beschrieben werden. Es reagiert auch auf Chatillon TCD Sensorsteuerung und Nexygen TCD Software. |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
- SF009 Hubanzeige
- SF011 programmierbare Sollwerte
|
| SF011 |
Der Prüfstand stoppt oder schaltet zwischen programmierbaren, oberen und unteren Hubabständen. |
|
| SF012 |
Schützt einen Kraftsensor gegen Überlast. Stellen Sie die gewünschte Prozentzahl des Vollausschlags ein. Einstellungen der Ausgangsspannung können vorgenommen werden und ermöglichen eine Schnittstelle zwischen Prüfstand und nahezu jedem Messgerät mit analogen Ausgang. |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
|
| SF013 |
Der Kreuzkopf bewegt sich gemäß Grenzschalter, Kraft-Sollwert, Hubposition, pausiert oder stoppt und kehrt mit voller Geschwindigkeit in die andere Richtung um. Die Umkehr ist auswählbar bei einer Sollwertkraft |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
- SF011 Programmierbare Hubgrenze
- SF019 Stopp bei Bruch
|
| SF014 |
Wie Auto-Return, aber mit der Möglichkeit, um bis zu 100000 Zyklen zu programmieren. Eine Verweilzeit für obere und untere Grenzwerte (unabhängige Einstellung) kann für bis zu 10000 Sekunden programmiert werden. Hat dieselben Anforderungen wie die Auto-Return-Funktion. |
- SF016 ermöglicht unabhängige Geschwindigkeiten nach oben und unten.
|
| SF016 |
Individuelle Konfiguration für Geschwindigkeiten in beide Richtungen. |
- |
| SF017 |
Erweitert den normalen Geschwindigkeitsbereich auf 0,02 mm/min. |
- |
| SF018 |
Erweitert den normalen Geschwindigkeitsbereich auf 2300 mm/min. |
- |
| SF019 |
Der Kreuzkopf stoppt bei einem plötzlichen Kraftabfall. Programmierbarer Prozentsatz der Spitzenkraft. |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
|
| SF020 |
Passt die Position des Kreuzkopfes dynamisch an, um eine programmierbare Belastung für eine unbestimmte oder bestimmte Zeitspanne festzuhalten. |
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
- Wenn eine bestimmte Zeit notwendig ist, bestellen Sie auch SF014.
|
| SF021 |
Stoppt den Kreuzkopf und/oder nullt die Hubanzeige auf die anfängliche Vorbelastung – nützlich bei Spannung, Kompression, Federkraft, Dehnung und anderen Anwendungen. Die Vorbelastung ist programmierbar als Prozentsatz des Kraftmessgeräts/Vollausschlag des Kraftaufnehmers. Drei Modi: (1) Stopp, (2) Stopp und Nullung, und (3) Nullung ohne Stopp. |
- SF009 Hubanzeige
- Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät
|
|
SFCOMP (ESM1500 / ESM750) / SFCOMP-1 (ESM1500S / ESM750S)
Umfasst alle oben genannten Funktionen. Erfordert Serie 7 oder 5 Kraftmessgerät oder 7i, 5i Anzeigegerät . |
Bestell-Informationen
| Prüfstände |
| ESM750LC* |
Prüfstand mit Anbau für Sensoren
|
|
| ESM750FG* |
Prüfstand mit Aufbau für Kraftmessgerät
|
|
|
Optionale Hardware
|
| AC1055 |
Grundplatte mit Lochmatrix Gewindebohrungen |
|
| AC1054 |
Grundplatte mit drei Lochgrößen
|
|
| AC1045 |
Eye end Adapter, Kraftmessgerät #10-32F |
|
| AC1045-1 |
Eye end Adapter, Kraftmessgerät 5/16-18F |
|
| AC1047-3 |
Eye end Adapter, Sensorl / Kraftmessgerät 1/4-28M |
|
| AC1047-2 |
Eye end Adapter, Sensor / M5-1000 / M5-2000 Kraftmessgerät, 1/2-20M |
|
| AC1057 |
Kraftmessgerät, Montagesatz (inklusive w/ESM1500FG) |
|
| AC1056 |
Sensor, Montagesatz (inklusive w/ESM1500LC) |
|
| Optionale Software Funktionen |
| SF008 |
FollowMeTM Kraft-basierende dynamisch manuelle Positionierung |
|
| SF009-1 |
Verfahrweganzeige mit USB-Ausgang, ESM750
|
|
| SF010 |
PC Kontrolle über USB |
|
| SF011 |
Programmierbare Verfahrwegzielwerte |
|
| SF012 |
Überlastschutz |
|
| SF013 |
Auto Return |
|
| SF014 |
Zyklen / Verweilzeit |
|
| SF016 |
Anabhängige Auf- und Ab- Geschwindigkeit |
|
| SF017 |
Erweiterung auf langsame Geschwindigkeit |
|
| SF018 |
Erweiterung auf hohe Geschwindigkeit ESM1500 / ESM1500S
|
|
| SF018-1 |
Erweiterung auf hohe Geschwindigkeit ESM750S |
|
| SF019 |
Brucherkennung |
|
| SF020 |
Lasthalterung |
|
| SF021 |
Vorbelastung / Probenberührung |
|
| SFCOMP |
Komplettpaket für Optionen ESM1500 / ESM750
|
|
| SFCOMP-1 |
Komplettpaket für Optionen ESM1500S / ESM750S |
|
|
HINWEIS: Alle motorisierten Prüfstände werden ab Werk im Demomodus versendet. Während dieser Zeit sind alle verfügbaren optionalen Software Funktionen vorübergehend für 160 Stunden Betrieb aktiviert.
Am Ende dieses Zeitraums werden alle Funktionen, die ursprünglich nicht bestellt bzw. gekauft wurden deaktiviert, und können nicht mehr vom Menü Test Feature Setup (Testfunktionen einstellen) aufgerufen werden.
Jede optionale Software Funktion kann zu einem späteren Zeitpunkt jederzeit einzeln oder als komplettes Optionspaket bestellt, und über einen Freischaltcode aktiviert werden.
|
*ESM750 enthält ein Universal-Netzteil (80 - 240V) und umfasst ein Netzkabel mit US-Stecker.
Suffix "E" für Euro-Stecker, 'U' für UK-Stecker, oder 'A' für australische Stecker. Ex: ESM1500LCE
Lieferumfang
|
Alle Prüfstände werden mit folgendem Zubehör geliefert:
(1) AC1047-2 Eye End Adaptersatz
(2) G1088 Schraubenschlüssel
(1) Wägezellen- / Anzeigegerät-Montagesatz (-LC-Modelle)
(1) Kraftmessgerät-Montagesatz (-FG-Modelle)
(1) USB-Kabel
(1) Schnittstellenkabel, Messgerät / Anzeige zum Prüfstand
(4) Rändelschraube für Anzeige / Kraftmesser
(1) Inbusschlüsselsatz
(1) Bedienfeld
(1) Bedienfeldhalterung mit Hardware
(1) Netzkabel
(1) Ressourcen-CD links gezeigt: Modell ESM1500LC
|
Abmessungen
|
A
|
B |
| ESM1500LC |
1304,3
|
206,4 - 1019,2 |
| ESM1500SLC |
860,9
|
206,4 - 567,1 |
| ESM750SLC |
848,1 |
206,4 - 567,1 |
|
ESM1500LC / ESM1500SLC / ESM750SLC /ESM750LC
(zur Verwendung mit einer Anzeige und Sensor)
|
|
|
|
|
