Motorisierte Prüfstative für Zug / Druck

Mark-10 bietet ein breites und einzigartiges Spektrum an motorisierten Kraftmessung und Drehmomentmessung Prüfstände. Motorisierte Stände bieten einen erheblichen Vorteil gegenüber manuellen Test steht eine konstante Prüfgeschwindigkeit. Einige Modelle können für fortgeschrittene Testsequenzen programmiert werden, um anspruchsvolle Anwendungen unterzubringen. Alle motorisierten Prüfstände tragen das CE-Zeichen.

Ein Prüfstand ist ein integraler Bestandteil eines Testsystems, in der Regel auch mit einer Kraftmessgerät oder Drehmomentmesser, Griffe, Software und Zubehör.






  • Kapazität: 1,5 KN
  • Maximaler Verfahrweg: 457 mm
  • Verfahrgeschwindigkeit stufenlos einstellbar von 0,5 mm/min. - 1.100 mm/min.
  • Frei einstellbarer Verfahrweg mit Stopp Funktion
  • Bedienfeld verstellbar
  • Volle PC-Steuerung
  • Überlastschutz
  • Garantie: 3 Jahre

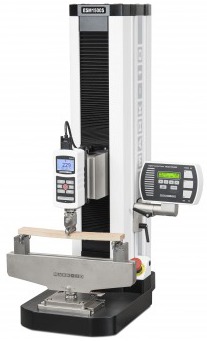

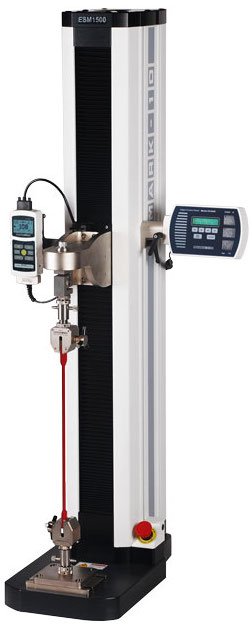

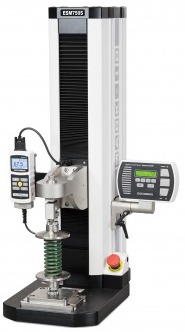

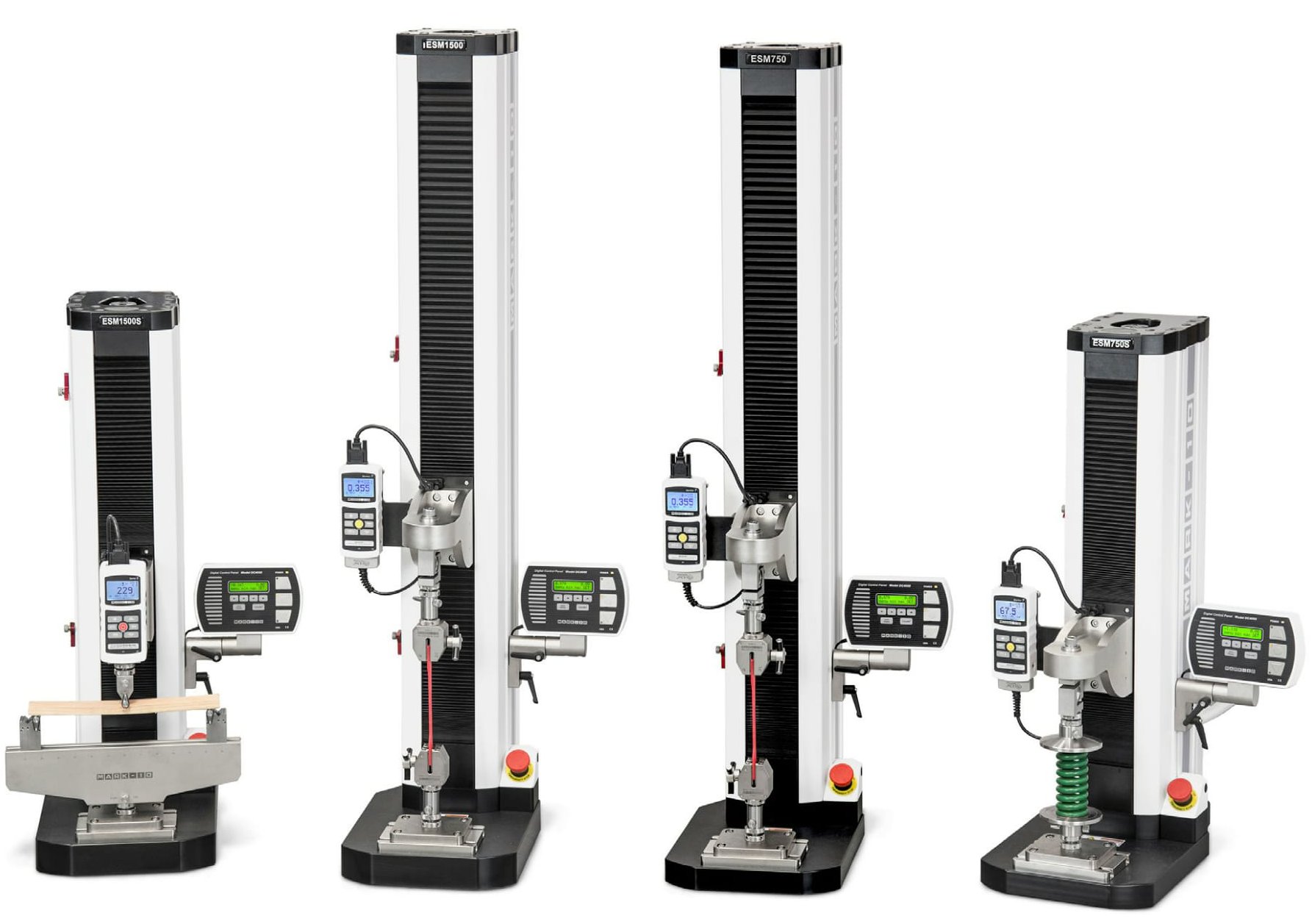

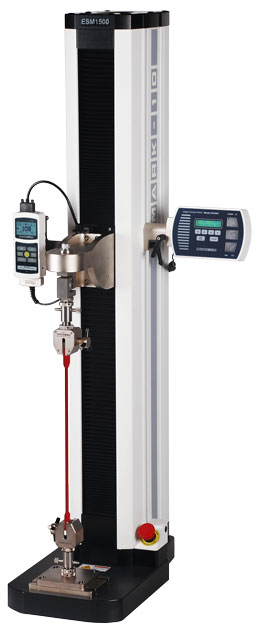

  • Kapazität: 6,7 KN
  • Standard Geschwindigkeit: 10 - 600 mm/min      Optional: 0,02 - 2,300 mm/min
  • Max. Hub: 813 mm
  • Genauigkeit der Geschwindigkeitseinstellung: ±0.2%
  • Limitschalter Wiederholbarkeit: 0,03 mm
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Garantie: 3 Jahre


  • Kapazität: 1500 N
  • Standard Geschwindigkeit: 13 - 330 mm/min
  • Max. Hub ESM301: 292 mm
    ESM301L: 457 mm
  • Genauigkeit der Geschwindigkeitseinstellung: ±0.2%
  • Limitschalter Wiederholbarkeit: 0.03 mm
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
  • Garantie: 3 Jahre
  • Kapazität: 500 N
  • Geschwindigkeit: 5 - 1270 mm/min
  • Geschwindigkeitsgenauigkeit: ±5% der Einstellung, ±0% Variation bei Belastung
  • Begrenzungsschalter Wiederholbarkeit: 0.03 mm
  • Ladeplatte mit einer Matrix von #10-32 Schraublöchern
  • Garantie: 3 Jahre


  • Kapazität: 500 N
  • PC control
  • Stoppt bei Kraft oder Endschalter
  • Messabstand: 330 mm, 305 mm w/ optionaler Längenmessschieber
  • Überlast gesichert
  • Begrenzungsschalter Wiederholbarkeit: 0.03 mm
  • RS-232, Mitutoyo und analoge Ausgänge
  • Garantie: 3 Jahre
  • Kapazität: 2200 N
  • Geschwindigkeit: 5 - 140 mm/min
  • Geschwindigkeitsgenauigkeit: ±5% vom Setting, ±0% Variation bei Belastung
  • Fernbedienungskonsole mit 1m Kabel
  • Manueller Bewegungsschalter
  • Gewicht: 16,3 kg
  • Garantie: 3 Jahre


  • Kapazität: 2200 N
  • Geschwindigkeit: 0.2 - 150 mm/min
  • Hub: 102mm
  • PC control
  • Stoppt bei Kraft oder Endschalter
  • Überlast gesichert
  • Auto return
  • Gewicht: 11,4 kg
  • Garantie: 3 Jahre
  • Max. Drehmoment: 11,3 Nm
  • Geschwindigkeit: 0,8 - 8,6 RPM (4-52°/s)
  • Genauigkeit: ±5% der Einstellung
  • Ausladung: 104 mm
  • Maximum Schieberbewegung: 394 mm
  • Manuelle Einstellung: 12°/Drehknopfumdrehung
  • Modulares Design
  • Garantie: 3 Jahre



  • Max. Drehmoment: 11,3 Nm
  • Genauigkeit: ±0.2% der Einstellungen, ±0% Abweichung bei Belastung
  • Full PC control
  • Digitale Winkelanzeige
  • Stoppt bei Winkel oder Drehmoment
  • Geschwindigkeitsbereich: 0,01 - 15,00 RPM (0,05-90°/s)
  • Ausladung: 104 mm
  • Maximale Schieberbewegung: 394 mm
  • Garantie: 3 Jahre
  • Kapazität: 1000 N
  • Geschwindigkeit: 13-330 mm/min
  • Maximaler Messabstand: 330 mm
  • Geschwindigkeitsgenauigkeit: ±5% der Einstellung, ±0% Variation bei Belastung
  • Manueller Feineinstellungsknopf
  • Fernbedienung- Konsole mit einem 1 m langen Kabel
  • Kompatibel mit allen Mark-10 Kraftmessgeräten, Zubehör und Griffen
  • Befestigungslöcher zur Befestigung an Werkbänken
  • Garantie: 3 Jahre


gallery thumbnail Compatible with existing test stands and available with new test stands (see models below)

  • Erweiterung vom ESM, ESMH, TSFM500, and TSTM Prüfstativen
  • PC control
  • Stoppt bei Zyklus, Endschalter oder Sollwert
  • Variable Geschwindigkeitseinstellung oder Drehzahlbereich






Vergleichstabellen motirisierte Prüfstände
Basic Motorized Force Test Stands


Force Capacity

lb [N]

Max. Travel1

in [mm]

Speed Range

in/min [mm/min]

Daylight2

in [mm]

Included Accessories4

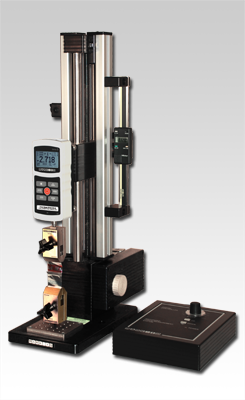

ESM



200
[1000]
13 [330]

0.5 - 13

[13 - 300]

14 [356]3

Tool kit, ext. rod, sm. hook, med. hook, #10-32 coupler, 2" compression plate
ESMH

50
[250]

12 [305]

0.2 - 50

[5 - 1270]

13 [330]

(12 [305] w/optional travel display)

TSFM500 / TSFM500H


500
[2200]
4 [102] 0.2 - 5.5
[5 - 140]

TSFM500:

14 [356]3



TSFM500H:

16.5 [419]3

Tool kit, sm. hook, med. hook, lg. hook, extra lg. hook, 1/2-20F adapter plate, 2" and 3" compression plates, couplers (#10-32 and 5/16-18)



Advanced Motorized Force Test Stands


The specifications Force Capacity, Max. Travel, Loading Method, Daylight, and Included Accessories for the test stand models ESM-DC, ESMH-DC, and TSFM500-DC/TSFM500H-DC correspond to the basic versions of these test stands presented in the table above..



Speed Range

in/min [mm/min]

Programmable Travel Limits

Travel Display  Controller Features (Cycling, PC control, etc.)

PC Control

Limit Switches
ESM301

0.02 - 45
[0.5 - 1100]
Yes Internal, RS-232 output Optional Full Included

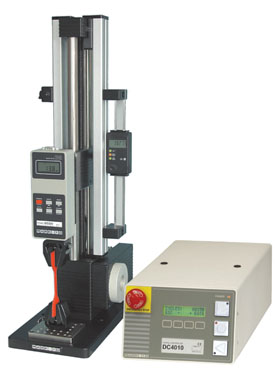

ESM-DC

0.02 - 36
[0.5 - 900]
N/A

External, Mitutoyo output

Included

All functions, except travel measurement
ESMH-DC


0.2 - 50
[5 - 1270]

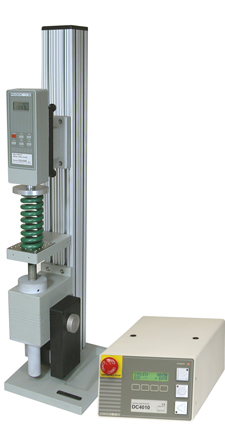

TSFM500-DC/ TSFM500H-DC

0.01 - 6
[0.2 - 150]
Optional



Manual Force Test Stands




Force Capacity

lb [N]

Max. Travel1

in [mm]

Loading Method

Travel Rate

in [mm]

Daylight2

in [mm]

Included Accessories4

ES10 / ES20

100 [500] 9 [229] Lever 1.05 [26.7] / lever rev. 9 [229] ---
Top-mounted hand wheel 0.06 [1.5] / wheel rev.

ES05

30

 [150]

1.5

[38]

Spring-loaded lever --- 8 [203]3 ---

ES30


200 [1000] 13 [330] Side-mounted hand wheel 0.05 [1.3] / wheel rev. 14 [356]3 Tool kit, ext. rod, sm. hook, med. hook, #10-32 coupler, 2" compression plate

TSA / TSAH

750 [3750]

w/stops:

2.75 [70]

w/o stops:

6 [152]

Rack & pinion, lever can be positioned in 30° increments 3.00 [76.2] / lever rev.

TSA:

10.5 [267]3

TSAH:

14.5 [368]3

Tool kit, med. hook, lg. hook, 2" compression plate

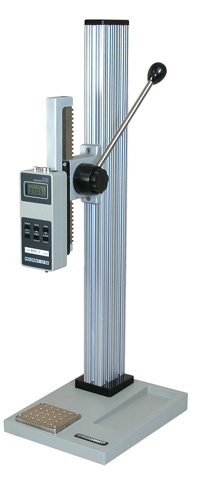

TSB


100 [500]

w/stops:

2.75 [70]

w/o stops:

6 [152]

Rack & pinion, lever can be positioned in 30° increments 3.00 [76.2] / lever rev. 13 [330] ---

TSC / TSCH


1000 [5000] 3.5 [89] Inline hand wheel 0.10 [2.5] / wheel rev.

TSC:

10 [254]3

TSCH:

13 [330]3

Tool kit, med. hook, lg. hook, extra lg. hook, 1/2-20F adapter plate, 2" compression plate

TSF / TSFH


1000 [5000] 4 [102] Side-mounted hand wheel 0.013 [0.34] / wheel rev.

TSF:

14 [356]3



TSFH:

16.5 [419]3

Tool kit, sm. hook, med. hook, lg. hook, extra lg. hook, 1/2-20F adapter plate, 2" and 3" compression plates, couplers (#10-32 and 5/16-18)



Torque Test Stands




Torque Capacity

lbin [Nm]

Speed Range

Controller Features (Cycling, PC control, etc.)

Angle Indication

Programmable Angle Travel Limits

Daylight2

(w/STJ torque sensor)

in [mm]

TST / TSTH

gallery thumbnail



100 [11.3]

12° / wheel rev.

(manually operated)

N/A Dial, optional digital angle display (no data output) N/A

TST:

15 [381]3

TSTH:

16 [406]3

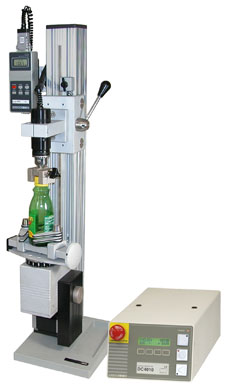

TSTM / TSTMH



0.3-8.6 RPM [4-52°/s]

TSTM /
TSTM-DC:

13 [330]3



TSTMH / TSTMH-DC:

16 [406]3

TSTM-DC/
TSTMH-DC

0.01-15 RPM
[0.05-90°/s]

Included Dial, integrated digital angle display with RS-232 outpu
